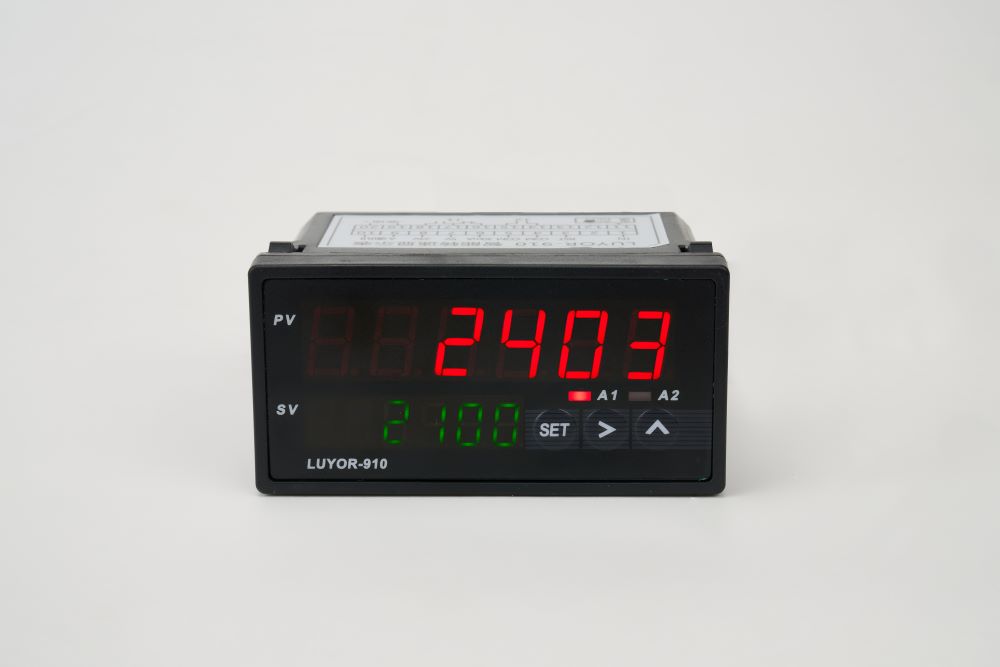

LUYOR-910面板式转速表

LUYOR-910面板式转速表是面板安装分体式转速表，又叫表盘式转速表。是通过激光转速传感器或光电转速传感器将测量设备转速的信号传送到LUYOR-910面板式转速表，LUYOR-910转速表将转速显示在显示屏上，LUYOR-910转速表也可以通过设置报警值控制继电器的输出，也可以将转速信号转换成0-5v、0-10v、0-20mA、4-20mA等电压或电流信号的模拟量输出给各种存储记录仪或PLC控制设备，也可以选择485通讯接口将测量的转速信号数字传送出去。

LUYOR-910系列面板式转速表技术参数：

LUYOR-910面板式转速表是一个功能强大的可编程的转速表，符合NIST 标准，可外接LUYOR转速传感器和其他输出标准TTL 信号设备，可输出TTL信号，选配电压、电流模拟信号输出或485输出

订货信息：

LUYOR-910XA-DC ， 交流供电，0-5v电压输出

LUYOR-910XA-MA，交流供电，4-20ma电流输出

LUYOR-910XA-DC-RS485， 交流供电，0-5v电压输出，RS485通讯

LUYOR-910XA-MA-RS485，，交流供电，4-20ma电流输出，RS485通讯

LUYOR-910XD-DC，24v直流供电，0-5v电压输出

LUYOR-910XD-MA，24v直流供电，4-20ma电流输出

LUYOR-910XD-DC-RS485，24v直流供电，0-5v电压输出，RS485通讯

LUYOR-910XD-MA-RS485，24v直流供电，0-5v电压输出，RS485通讯

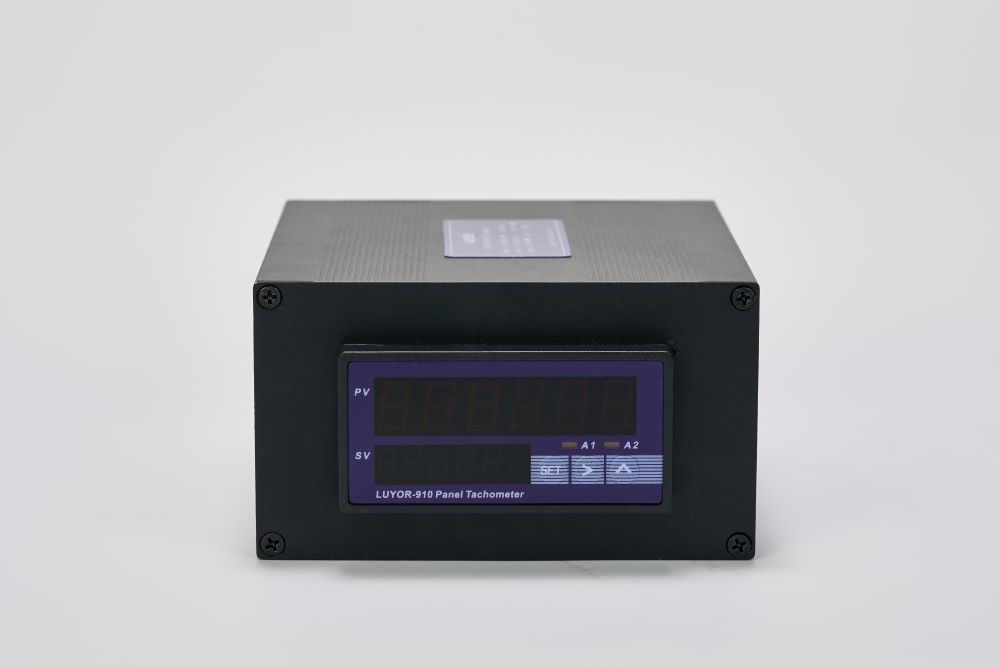

选件：面板式转速显示表安装盒LUYOR-910BOX

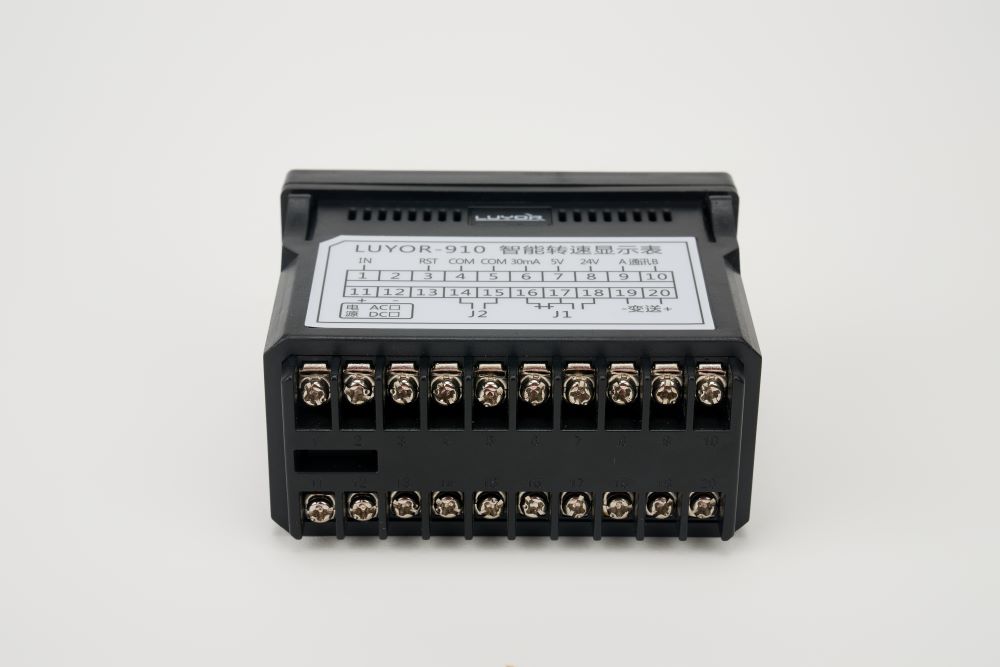

LUYOR-910面板式转速表常用接线方法：

传感器连接：

ROLS-5PW激光传感器：传感器棕色线（电源+）接7号接线柱（5v)，蓝色线(GND)接5号接线柱（com)，黑色线(signal）接1号接线柱（in)。

转速表供电电源线连接：

LUYOR-910XA: 11和12号接线柱接110v或220v交流供电

LUYOR-910XD：11号接24V正极，12号接24v负极。

转速表模拟输出连接：

19号和20号接线柱为模拟输出，19号为负，20号为正。

RS485通讯输出的连接：

9号和10号接线柱为RS485通讯输出，9号为A,10号为B。

模拟信号变送输出设置：

1.按set按键，通过上下键，输入密码0036，按set按键。

2.当显示obty时，通过上下键选择0-20mA或4-20mA,

3.设置变送上下限：obl变送下限，obh变送上限。

通过上下键，显示屏显示end时，按set按键退出设置模式。
