M7-20美国Mark-10数字推拉力计

美国Mark-10的Series7系列推拉力计主要应用于测量一些复杂的产品特性以及要求苛刻的拉压力测试，M7-500的测量范围达2500N。

详细介绍

美国Mark-10的Series7系列推拉力计主要应用于测量一些复杂的产品特性以及要求苛刻的拉压力测试，M7-500的测量范围达2500N。

测量精度:±0.1%，采样速率14000Hz,适用于快速的测试测量

Series7推拉力计除具有Series5系列所有功能外,还具有高速连续采集数据并存储5000个读数，14000Hz的采集频率;可连接脚踏开关,断裂检测;1st/2nd峰值检测;Series7推拉力计还包括摩擦系数测量单位及用户自定义测量单位.测量数据自动输出,自动存储,自动清零,平均值测量.

Series7推拉力计可安装在所有MARK-10测量台架上,夹具,包括ESM301高级电动控制台,可应用断裂检测,拉力测量,压力测量,动载荷保持,电脑控制等功能.

推拉力计标准配置MESUR TMLite数据传输软件。软件连续记录测量数据也可记录单个测量数据。测量数据可一键式导入Excel进行图形编辑。

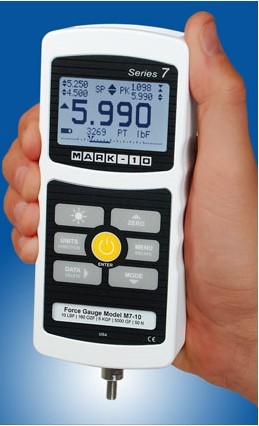

M7-20美国Mark-10数字推拉力计(图1)

M7-20数显推拉力计的主要特点

高速14000Hz的采样频率

可高速连续采集或单个采集5000个测量数据,并下载到PC.

USB,RS-232 Mitutoyo,以及模拟输出

样品断裂检测,自动停止(需选购ESM301电动控制台)

1st/2nd峰值检测

自动输出/自动存储/自动清零

5种测量单位,及摩擦系数单位,以及用户自定义测量单位

可使用脚踏开关

上下限设置,通断信号输出

平均值测量模式可测量设定时间内的平均测量值

外部触发模式-用于开关触点测量

按键音及报警声音提示

密码保护功能设置

数据传输软件MESURTM Lite

高速采样频率&存储功能

Series7测力计可以每秒14000Hz的频率采集数据并连续存储5000个测量值.

可用于开关触发的测量,瞬间破裂,等测量应用.

可设置触发的开始及停止测量存储的数据可通过仪器内部的存储器输出至数据采集软件可用于高质量的数据分析.

自动数据输出/存储/清零/I/O针脚触发

通过设置Series7系列测力计可执行以下功能以提高测量效率:

可自动存峰值到仪器内存中.

通过USB,RS-232,或Mitutoyo输出峰值,自动清零

通断信号输出,例如使用ESM301电动控制台时,当达到设置的测量条件时自动停止加载

自定义测量单位

Seires7系列具有六种测量单位,其中包括一个用户自定义单位的的设置,可指定一个基本的测量单位,然后乘以一个倍数,

典型的应用包括:

测量一个样品的扭力,可将测力计压机械装配的一个力臂上,然后设置力臂的长度,从而把N转换成为扭力单位Ncm.

压强测试,通过仪器设置圆形压盘的面积可将压力单位转换压强单位.

脚踏开关命令

可使用Series7系列提供的脚踏开关功能配合自动化系统不需要多次按键改善测量舒适度提高效率.

通过三个步骤激活脚踏开关程序.

可选任意不同命令字符,包括峰值读数,清零显示,数据存储等.可在每一个步内插入延迟时间

M7-20美国mark-10推拉力计的技术参数

精度	± 0.1% 满量程
取样速度	14.000Hz
电源	交流适配器和可充电电池供电，电池电量显示器
电池使用时间	背光开启：连续使用7个小时　　　背光关闭：连续使用24个小时
测量单位选项	LbF，ozF,gF，kgF，N,KN,mN(根据型号)
输出	USB/RS232输出，波特滤可调大至115200baud Mitutoyo (Digimatic):兼容所有三丰SPC输出设备模拟输出:±1VDC，精度±0.25%满量程通用输出:三相漏极开路输出上下限报警通断信号输出
功能设置	数字滤波，输出设置，自动关机，开机默认设置，按键音，声音报警，校准设置
过载保护	150%满量程（当超过110%显示OVER)
重量：	M7-012 - M7-100: 1.0 lb [0.45 kg] M7-200 - M7-500: 1.2 lb [0.54 kg]
使用环境	40 - 100°F,湿度96%,无露珠.
标准附件	仪器箱，附件一包（钩头、压头、锥型头、凿型头、延长杆、V型头）交流配适器、充电池、　USB线缆、CD操作手册、数据传输软件。
保修期限	保修一年

美国mark-10 Series7推拉力计的型号信息


型号	量程							分辨率
Model	lbF	ozF	kgF	gF	N	kN	mN	lbF	ozF	kgF	gF	N	kN	mN
M7-012	0.12	2		50	0.5		500	0.00002	0.0005		0.01	0.0001		0.1
M7-025	0.25	4		100	1		1000	0.00005	0.001		0.02	0.0002		0.2
M7-05	0.5	8		250	2.5		2500	0.0001	0.002		0.05	0.0005		0.5
M7-2	2	32	1	1000	10			0.0005	0.01	0.0002	0.2	0.002
M7-5	5	80	2.5	2500	25			0.001	0.02	0.0005	0.5	0.005
M7-10	10	160	5	5000	50			0.002	0.05	0.001	1	0.01
M7-20	20	320	10	10000	100			0.005	0.1	0.002	2	0.02
M7-50	50	800	25	25000	250			0.01	0.2	0.005	5	0.05
M7-100	100	1600	50	50000	500			0.02	0.5	0.01	10	0.1
M7-200	200	3200	100		1000	1		0.05	1	0.02		0.2	0.0002
M7-500	500	8000	250		2500	2.5		0.1	2	0.05		0.5	0.0005
